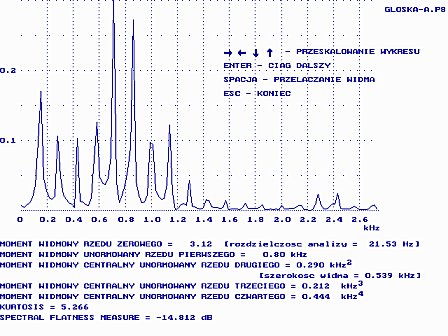

Przejście do analizy widmowej sygnału mowy powoduje pjawienie się na ekranie poniższego okna.
Opis aktywnych klawiszy jest zawsze widoczny w danym oknie. Pniżej opisany zostanie sposób wykorzystania klawiszy kursorów do sterowania parametrami analizy widmowej:
Użycie kursorów góra/dół powoduje przeskalowanie osi rzędnych wykresu (amplituda).
Użycie kursorów lewo/prawo powoduje przeskalowanie osi odciętych wykresu (częstotliwość) w zakresie od 1[kHz] do 11[kHz].
Próby powiększenia zakresu skali częstotliwości powyżej 11[kHz] powodują ograniczenie pasma sygnału "od dołu" co objawia się wyzerowaniem składowych widmowych odpowiadających małym częstotliwościom, w miarę wciskania kursora lewo.
Powrót do wizualizacji widma w całym paśmie (nie ograniczonym "od dołu") uzyskuje się przy użyciu kursora prawo.

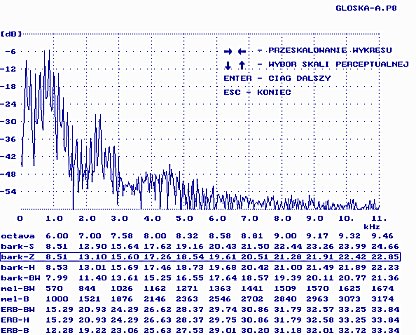

Po wyborze odpowiedniego zakresu widma analizowanego sygnału, wciśnięcia klawisza ENTER powoduje przejście do reprezentacji widma o amplitudach poszczególnych składowych, wyrażonych w skali logarytmicznej.
W oknie tym istnieje mżliwość wyboru definicji perceptualnej skali częstotliwości, w jakiej dokonana zostanie kolejna analiza sygnału mowy:
ENTER - potwierdzenie wyboru.
Powrót
Analiza widmowa w skali perceptualnej (barki, erby) jest możliwa do uzyskania tylko wówczas, kiedy wybrany zostanie pełny zakres skali częstotliwości (do 11[kHz])!!!
Powrót

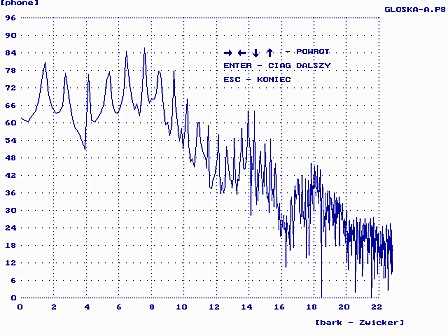

W tej części programu sygnał mowy zostaje poddany analizie widmowej w perceptualnej skali częstotliwości, związanej z właściwościami psychofizjologicznymi narządu słuchu.
Po uzyskaniu wyniku analizy perceptualnej, ponmowne wciśnięcie klawisza kursora powoduje powrót do wyboru definicji jednostki perceptualnej skali częstotliwości.
Wciśnięcie ENTER powoduje przejście do analizy cepstralnej sygnału mowy.
Powrót
